Виды, конструкция и тюнинг экскаваторных ковшей

7 июля 2021

Экскаваторы КазахстанЭкскаватор – оснащенная ковшовым механизмом спецтехника для механизации землеройных работ. Машины используются в строительстве и горнодобывающей промышленности для создания котлованов, извлечения горных пород, погрузочных работ.

Конструкция и рабочие элементы экскаваторных ковшей

Ковш – чашеобразная конструкция с режущей кромкой (зубьями), состоящая из одной задней и двух боковых стенок. По способу выполнения конструкции бывают литые, сварные и комбинированные – все зависит от сферы применения. Режущая кромка значительно выдается вперед и оснащается сменными зубьями.

Ковши изготавливаются из низколегированной стали повышенной прочности. Соединения хрома, молибдена и никеля обеспечивают максимальную износостойкость в экстремальных условиях работы при пониженных или повышенных температурах и при разработке твердых минеральных или абразивных пород.

Виды экскаваторных ковшей:

Рыхлители

Особенности: литая конструкция со ступенчато расположенными подвижными зубьями.

Назначение: выемка грунта, рыхление сыпучих пород. Работа со скальным грунтом и дробление камня проводится только при помощи спец. моделей.

Погрузочные

Особенности: облегченная конструкция с ровной кромкой и возможностью установки защитных элементов для предотвращения износа швов и ребер.

Назначение: погрузка-разгрузка рыхлого грунта: песок, шлак, торф и т.п.

Зачистные

Особенности: облегченная сварная конструкция с подвижными зубьями, перфорацией на днище и стенках, острой кромкой.

Назначение: очистка рек водоемов, работы по углублению дна

Планировочные

Особенности: прямоугольная форма, наличие центрального ребра и режущая кромка. Усиленная конструкция снабжается ножом. В некоторых конструкциях предусмотрена перфорация.

Назначение: обработка насыпей, каналов, дорожных или речных откосов. Конструкция помогает углублять траншеи или каналы, угол стенок которых от 40-85 градусов.

Скальные

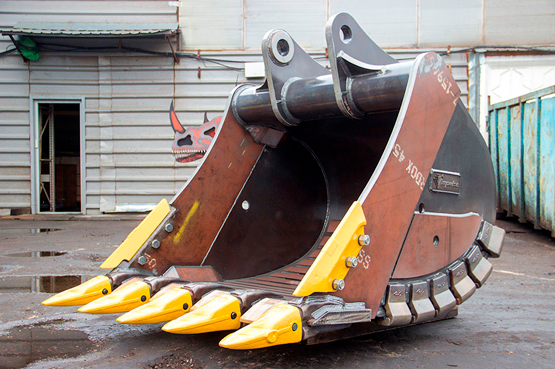

Особенности: износостойкая сталь, усиленные зубья и плоскости между зубьев, прочные боковые пластины с усилением, наварная защита днища и щек, наплавки на ножи. В комплекте часто идут бокорезы.

Назначение: работа с каменистым грунтом, жесткими породами типа гранита, базальта, погрузка-разгрузка скального материала в сложных условиях.

Профильные

Особенности: трапециевидная форма, выходящие за пределы ковша ножи, фиксированная ширина днища, регулируемый угол наклона боковых стенок.

Назначение: рытье каналов, канав, траншей, рвов с установленным инженерным планом углом. Преимущество конструкции в том, что она формирует откосы под нужным углом и предотвращает попадание изъятой почвы или грунта в вырытое углубление.

Прямая лопата

Особенности: конструкция из сварных и литых деталей для работ, которые проводятся выше местоположения экскаватора. Грунт копается движением «от себя». Зубья с сужающимся хвостовиком заходят в гнездо козырька.

Назначение: рытье крупных котлованов, траншей с нахождением экскаватора на дне, работа с грунтом разной тяжести и взорванными горными породами.

Траншейные

Особенности: компактные по ширине и объему ковши с подвижными стенками позволяют предотвратить налипание за счет сокращения площади прилегания грунта к стенкам.

Назначение: прокладка прямоугольных траншей, коммуникаций и трубопроводов. Используются для работы в труднодоступных локациях с любым грунтом.

Скелетные

Особенности: стандартная конструкция с перфорацией, которая дает возможность установить необходимые режущие элементы: зубья, кромки.

Назначение: предназначены исключительно для просеивания и погрузки каменной породы. Позволяет отсеивать мелкофракционные частицы и оставлять крупные фрагменты.

Тюнинг ковша и защита от износа

Эффективность работы экскаватора напрямую зависит от применения ковшей разных типов. Один и тот же ковш может укомплектовываться разнообразными съемными элементами: зубьями, бокорезами и износостойкими насадками. Установка сменных комплектующих на стандартные ковши существенно увеличивает возможности спецтехники при выполнении определенных специфических задач.

Зубья состоят из адаптера, приваривающегося к кромке ковша, и закрепляющей на нем сменной коронки.

Замена коронки производится:

  • при необходимости усовершенствовать ковш для работы с изменившимся видом грунта;
  • при изменении характера работ.

Возможность, не срезая адаптера, заменить один вид коронки на другой позволяет значительно сэкономить на обслуживании ковша при износе или утере деталей. Производители в широком ассортименте создают типовые и размерные ряды комплектующих для ковшей разной вместимости и для работы с любыми видами грунтов.

Ковш, как основной рабочий элемент экскаватора, в процессе эксплуатации принимает на себя серьезные нагрузки, поэтому изготавливают их из прочной стали. Но предел выносливости есть и у самых стойких материалов, и после интенсивного использования ковш может получить различные повреждения:

  • дефекты соединительных швов;
  • повреждения и износ режущей кромки;
  • абразивные изменения стенок;
  • износ подъемных и тяговых проушин.

Режущая кромка, нижняя часть боковины ковша, его углы больше других частей подвержены износу, поэтому для их защиты применяют специальные накладки: износные планки, стальные пластины, специальные сменные блоки.

Использование качественных запчастей к ковшу экскаватора и своевременная замена увеличивает срок службы, повышает эффективность и производительность.
